TP-TD 2 : La formation de magma en zone de subduction

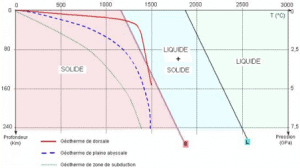

Dans une zone de subduction, les péridotites du manteau situé au-dessus de la plaque océanique plongeante, si elles sont hydratées, elles peuvent fondre partiellement vers 100km de profondeur et donner naissance à un magma. On parle ici de fusion partielle (et non d’anatexie !).

I- Des transformations minéralogiques des roches de la Lithosphère océanique créée

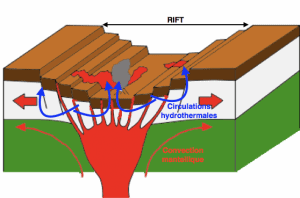

Comment évolue les roches de la lithosphère océanique s’éloignant de la dorsale ?

Vous disposez d’un échantillon de métagabbro à hornblende.

  1. Observez l’échantillon à l’œil nu : déterminer sa texture et retrouver sa composition minéralogique (en précisant la disposition des minéraux les uns par rapport aux autres) à l’aide du document 1.

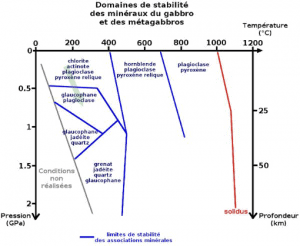

  2. Placez sur le document 2 : G1, G2 et G3
  3. Indiquez par des flèches le trajet pression-température suivi par un gabbro au cours de l’expansion océanique.
  4. Bilan  : A l’aide de vos observations et des documents donnez les caractéristiques d’un gabbro de la lithosphère océanique qui entre en subduction et montrer que ces caractéristiques témoignent d’une hydratation dont vous préciserez les mécanismes.

Document 1 :

a) Schéma de lames minces de gabbro

dorsale————————————————————————————————> Marge active

Gabbro venant de cristalliser                           (G1) Métagabbro                              (G2)Métagabbro (G3)

Faciès des amphibolites                   Faciès des schistes verts

metagabbros

b) Données minéralogiques

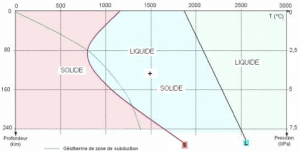

 Information : La présence de radicaux hydroxylés (-OH) dans un minéral indique qu’il est hydraté.
